钢筋焊接骨架和焊接网验收规定

1焊接骨架和焊接网的质量检验应包括外观检查和力学性能检验，并应按下列规定抽取试样：

1 凡钢筋牌号、直径及尺寸相同的焊接骨架和焊接网应视为同一类型制品，且每300 件作为一批，一周内不足300 件的亦应按一批计算；

2 外观检查应按同一类型制品分批检查，每批抽查5%，且不得少于10件；

3 力学性能检验的试样，应从每批成品中切取；切取过试样的制品，应补焊同牌号、同直径的钢筋，其每边的搭接长度不应小于2个孔格的长度；

当焊接骨架所切取试样的尺寸小于规定的试样尺寸，或受力钢筋直径大于8mm时，可在生产过程中制作模拟焊接试验网片（图5.2.1-a），从中切取试样。

4 由几种直径钢筋组合的焊接骨架或焊接网，应对每种组合的焊点作力学性能检验；

5 热轧钢筋的焊点应作剪切试验，试样数量为3个；对冷轧带肋钢筋还应沿钢筋焊接网两个方向各截取一个试样进行拉伸试验。

拉伸试验：拉伸试样至少有一个交叉点。试样长度应保证夹具之间的距离不小于20倍试样直径或180 mm（取两者中较大值）。对于并筋，非受拉钢筋应在离交叉焊点约20 mm处切断。拉伸试样如图5.2.1-b所示。拉伸试样上的横向钢筋宜距交叉点约25mm处切断。

剪切试验：



 应沿同一横向钢筋随机截取3个试样。钢筋网两个方向均为单根钢筋时，较粗钢筋为受拉钢筋；对于并筋，其中之一为受拉钢筋，另一支非受拉钢筋应在交叉焊点处切断，但不应损伤受拉钢筋焊点。剪切试样如图5.2.1-c。剪切试样上的横向钢筋应距交叉点不小于25mm处切断。

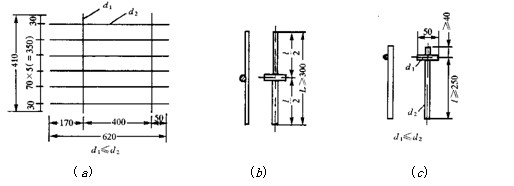

钢筋模拟焊接试验网片与试样

2焊接骨架外观质量检查结果，应符合下列要求：

l 每件制品的焊点脱落、漏焊数量不得超过焊点总数的4%，且相邻两焊点不得有漏焊及脱落；

2 应量测焊接骨架的长度和宽度，并应抽查纵、横方向3～5个网格的尺寸，其允许偏差应符合表5.2.2的规定。

当外观检查结果不符合上述要求时，应逐件检查，并剔出不合格品。对不合格品经整修后，可提交二次验收。

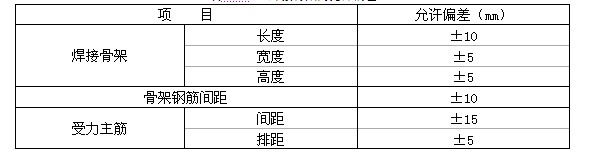

焊接骨架的允许偏差

 .3焊接网外形尺寸检查和外观质量检查结果，应符合下列要求：

1钢筋焊接网间距的允许偏差取±10 mm和规定间距的±5%的较大值。网片长度和宽度的允许偏差取±25mm和规定长度的±0.5%的较大值。网片两对角线之差不得大于10mm；网格数量应符合设计规定；

2 钢筋焊接网焊点开焊数量不应超过整张网片交叉点总数的1%，并且任一根钢筋上开焊点不得超过该支钢筋上交叉点总数的一半。焊接网最外边钢筋上的交叉点不得开焊；

3钢筋焊接网表面不应有影响使用的缺陷。当性能符合要求时, 允许钢筋表面存在浮锈和因矫直造成的钢筋表面轻微损伤。

 4剪切试验时应采用的抗剪力试验专用夹具。

 5 钢筋焊接骨架、焊接网焊点剪切试验结果，3个试样抗剪力平均值应符合下式要求：

F≥0.3A₀R_eL

式中  ——抗剪力（N）；

——受拉钢筋的公称横截面面积（mm²）；

R_eL——受拉钢筋规定的屈服强度（N/mm²）。

注：冷轧带肋钢筋的屈服强度按440N/mm²计算。

 6  冷轧带肋钢筋试样拉伸试验结果，其抗拉强度不得小于550N/mm²。

 7 当拉伸试验结果不合格时，应再切取双倍数量试样进行复检；复验结果均合格时，应评定该批焊接制品焊点拉伸试验合格。

当剪切试验结果不合格时，应从该批制品中再切取6个试样进行复验；当全部试样平均值达到要求时，应评定该批焊接制品焊点剪切试验合格。
