钢筋焊接一般管理规定

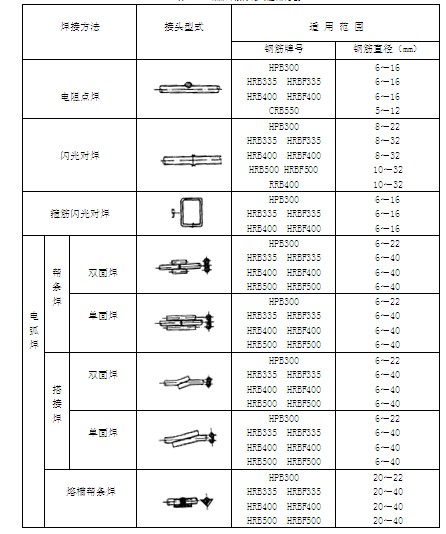

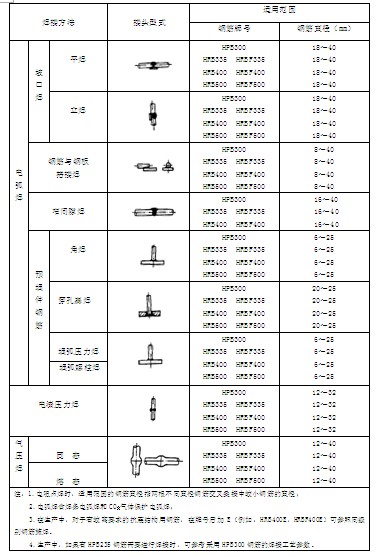

钢筋焊接时，各种焊接方法的适用范围见表4.1.1的规定。钢筋焊接方法的适用范围


钢筋焊接方法的适用范围

2  细晶粒热轧钢筋 HRBF335、HRBF400、HRBF500施焊时，可采用与HRB335、HRB400、HRB500钢筋相同的或者近似的，并经试验确认的焊接工艺参数。

3  电渣压力焊适用于柱、墙、构筑物等现浇混凝土结构中竖向受力钢筋的连接；不得在竖向焊接后横置于梁、板等构件中作水平钢筋使用。

4  在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。

5  钢筋焊接施工之前，应清除钢筋、钢板焊接部位以及钢筋与电极接触处表面上的锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。

6  带肋钢筋进行闪光对焊、电弧焊、电渣压力焊和气压焊时，宜将纵肋对纵肋安放和焊接。

7  焊剂应存放在干燥的库房内，若受潮时，在使用前应经250～350⁰C烘焙2h。

    使用中回收的焊剂应清除熔渣和杂物，并应与新焊剂混合均匀后使用。

8  两根同牌号、不同直径的钢筋可进行闪光对焊、电渣压力焊或气压焊，闪光对焊时其径差不得超过4mm，电渣压力焊或气压焊时，其径差不得超过7mm。焊接工艺参数可在大、小直径钢筋焊接工艺参数之间偏大选用，两根钢筋的轴线应在同一直线上。对接头强度的要求，应按较小直径钢筋计算。

9  两根同直径、不同牌号的钢筋可进行电渣压力焊或气压焊，其钢筋牌号应在表4.1.1的范围内，焊接工艺参数按较高牌号钢筋选用，对接头强度的要求按较低牌号钢筋强度计算。

[1] [2]  下一页
