建筑工程钢筋焊接网在墙板中的应用

    1．剪力墙中用作分布钢筋的焊接网，可按一个楼层为一个竖向单元。其竖向搭接可设置在楼层面上，搭接长度不应小于400mm。在搭接范围内，下层焊接网不设水平分布钢筋，但要绑扎固定（图9-39）。

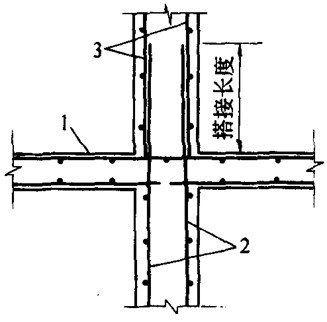

图9-39 钢筋焊接网的竖向搭接

1-楼板；2-下层焊接网；3-上层焊接网

    对一、二级抗震等级的剪力墙结构的分布钢筋，应选用冷轧带肋钢筋焊接网。

    2．墙体中钢筋焊接网在水平方向的搭接，可采用平接法或附加搭接网片的扣接法（图9-40）。

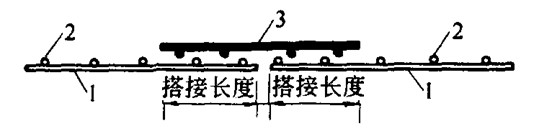

图9-40 焊接网水平方向采用附加搭接网片的扣接法

1-水平分布钢筋；2-竖向分布钢筋；3-附加搭接网片

    3．当墙体端部无暗柱或端柱时，可用现场绑扎的附加钢筋连接。附加钢筋的间距宜与钢筋焊接网水平钢筋的间距相同，其直径可按等强度设计原则确定（图9-41a）。

    4．当墙体设有暗柱或端柱时，焊接网的水平钢筋可插人柱内锚固（图9-41b）。该插入部分可不焊接竖向钢筋。当钢筋焊接网设置在暗柱或端柱钢筋的外侧时，应与暗柱或端柱钢筋有可靠的连接措施。

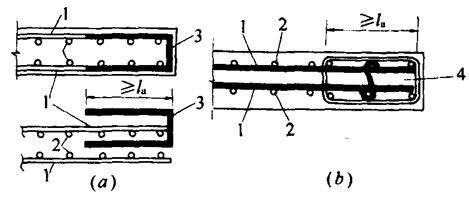

图9-41 钢筋焊接网在墙体端部的构造

（a）墙端无暗柱；（b）墙端设有暗柱

1-焊接网水平钢筋；2-焊接网竖向钢筋；3-附加连接钢筋；4-暗柱
