建筑工程钢筋焊接网锚固与搭接要求

    1．对受拉钢筋焊接网，当在锚固长度范围内具有图9-34所示的横向钢筋时，其最小锚固长度应符合表9-21的规定。

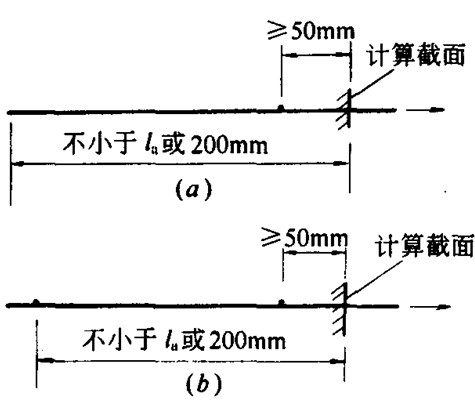

图9-34 受拉钢筋焊接网的锚固

（a）冷轧带肋钢筋焊接网；（b）冷拔光圆钢筋焊接网



钢筋焊接网的最小锚固长度  表9-21

焊接网钢筋类别

锚固长度范围横向钢筋

混凝土强度等级

C20

C25

C30

冷轧带肋钢筋

1根

30d

25d

20d

无

40d

35d

30d

冷拔光圆钢筋

2根

35d

30d

25d

注：1．d为纵向受力钢筋；

       2．当钢筋直径d≥8mm时，其锚固长度应按表中数值增加5d；

       3．受力钢筋并筋时，其锚固长度应按表中数值乘以1.4。

    2．钢筋焊接网的搭接接头，应设置在受力较小处。钢筋焊接网在受拉方向的搭接接头可采用叠接法或扣接法，并应符合下列规定：

（1）两片冷拉带肋钢筋焊接网末端钢筋搭接接头的最小搭接长度，不应小于最小锚固长度La的1.2倍，且不应小于200mm；在搭接区内每张焊接网片的横向钢筋不得少于一根，两网片最外一根横向钢筋之间搭接长度不应小于50mm（图9-35a）。

（2）冷拔光面钢筋焊接网在搭接长度范围内每张网片的横向钢筋不应少于二根，两片焊接网最外边横向钢筋间的搭接长度不应少于一个网格（图9-35b），也不应小于l_a的1.2倍，且不应小于250mm。

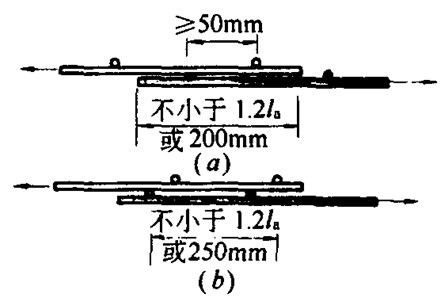

图9-35 钢筋焊接网搭接接头

（a）冷轧带肋钢筋；（b）冷拔光面钢筋

（3）钢筋焊接网在受压方向的搭接长度，应取受拉钢筋搭接长度的0.7倍。

    3．钢筋焊接网在非受力方向的分布钢筋的搭接，当采用叠接法（图9-36a）或扣接法（图9-36b）时，每个网片在搭接范围内至少应有一根受力主筋，搭接长度不应小于20d（d为分布钢筋直径），且不应小于150mm。

    当采用平接法搭接且一张网片在搭接区内无受力钢筋时（图9-36c），其搭接长度：对冷轧带肋钢筋焊接网不应小于20d且不应小于200mm，对冷拔光面钢筋焊接网不应小于25d且不应小于250mm。

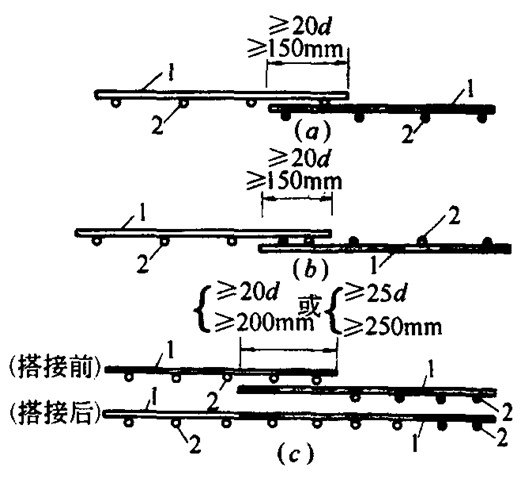

图9-36 钢筋焊接网在非受力方向的搭接

（a）叠接法；（b）扣接法；（c）平接法

                                1-分布钢筋；2-受力钢筋
