钢筋气压焊施工要求

1          气压焊可用于钢筋在垂直位置、水平位置或倾斜位置的对接焊接。

2     气压焊按加热温度和工艺方法的不同，可分为固态气压焊和熔态气压焊两种，各有

特点；施工单位可根据设备等情况选择采用。

3  气压焊按加热火焰所用燃烧气体的不同，主要可分为氧乙炔气压焊和氧液化石油气气压焊两种。氧液化石油气火焰的加热温度稍低。施工单位可根据具体情况选用。

4  气压焊设备应符合下列要求：

1  供气装置应包括氧气瓶、溶解乙炔气瓶或液化石油气瓶、干式回火防止器、减压器及胶管等。

2  焊接夹具应能夹紧钢筋，当钢筋承受最大的轴向压力时，钢筋与夹头之间不得产生相对滑移；应便于钢筋的安装定位，并在施焊过程中保持刚度；动夹头应与定夹头同心，并且当不同直径钢筋焊接时，亦应保持同心；动夹头的位移应大于或等于现场最大直径钢筋焊接时所需要的压缩长度。

3 采用半自动钢筋固态气压焊时，应增加电动加压装置，控制开关，以及钢筋常温直角切断机。使用带有加压控制开关的多嘴环管加热器，以及辅助设备带有陶瓷切割片的钢筋常温（亦称冷间）直角切断机

4 当采用氧液化石油气火焰进行加热焊接时，需要配备梅花状喷嘴的多嘴环管加热器。

5  采用固态气压焊时，其焊接工艺应符合下列要求：

 1 焊前钢筋端面应切平、打磨，使其露出金属光泽，钢筋安装夹牢，预压顶紧后，两钢筋端面局部间隙不得大于3mm。

2 气压焊加热开始至钢筋端面密合前，应采用碳化焰集中加热；钢筋端面密合后可采用中性焰宽幅加热；使钢筋端部加热至1150～1250℃；

3 气压焊顶压时，对钢筋施加的顶压力应为30～40N/mm²。

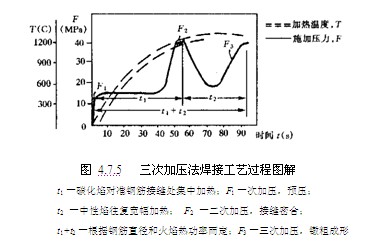

4 常用的三次加压法工艺过程，以φ25mm钢筋为例，见图4.7.5。

5当采用半自动钢筋固态气压焊时，应使用钢筋常温直角切断机断料，两钢筋端面间隙控制在1～2 mm，钢筋端面平滑，可直接焊接；另外，由于采用自动液压加压，可一人操作。

三次加压法焊接工艺过程图解

6  采用熔态气压焊时，其焊接工艺应符合下列要求：

1安装时，两钢筋端面之间应预留3～5mm间隙；

2 气压焊开始时，首先使用中性焰加热，待钢筋端头至熔化状态，附着物随熔滴流走，端部呈凸状时，即加压，挤出熔化金属，并密合牢固；

7  在加热过程中，当在钢筋端面缝隙完全密合之前发生灭火中断现象时，应将钢筋取

下重新打磨、安装，然后点燃火焰进行焊接。当发生在钢筋端面缝隙完全密合之后，可继续加热加压。

8  在焊接生产中，焊工应自检，当发现焊接缺陷时，应查找原因和采取措施，及时消除。
