预埋件钢筋埋弧压力焊施工要求

1  预埋件钢筋埋弧压力焊设备应符合下列要求。

   1  根据钢筋直径大小，选用500型或1000型弧焊变压器作为焊接电源；

   2  焊接机构应操作方便、灵活；宜装有高频引弧装置；焊接地线宜采取对称接地法，以减少电弧偏移；见图4.8.1；操作台面上应装有电压表和电流表；

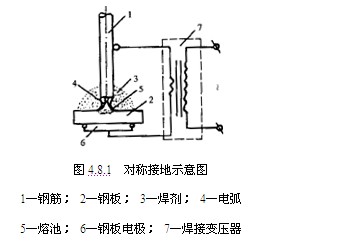

对称接地示意图

  3  控制系统应灵敏、准确；并应配备时间显示装置或时间继电器，以控制焊接通电时间。

2   埋弧压力焊工艺过程应符合下列要求：

    1  钢板应放平，并与铜板电极接触紧密；

    2  将锚固钢筋夹于夹钳内，应夹牢；并应放好挡圈，注满焊剂；

    3  接通高频引弧装置和焊接电源后，应立即将钢筋上提，引燃电弧，使电弧稳定燃烧，再渐渐下送；

    4  顶压时不得用力过猛；

    5  敲去渣壳，四周焊包凸出钢筋表面的高度不得小于2mm。

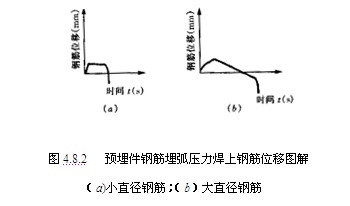

   钢筋位移过程见图4.8.2。
预埋件钢筋埋弧压力焊上钢筋位移图解
