基坑变形控制设计应符合哪些规定

9.4.4 根据基坑周边环境的复杂程度及环境保护要求，可按下列规定进行变形控制设计，并
采取相应的保护措施：
1 根据基坑周边的环境保护要求，提出基坑的各项变形设计控制指标；
2 预估基坑开挖对周边环境的附加变形值，其总变形值应小于其允许变形值；
3 应从支护结构施工、地下水控制及开挖等三个方面分别采取相关措施保护周围环境。

【条文说明】基坑工程在城市区域的环境保护问题日益突出。基坑设计的稳定性仅是必要条件，大多数情况下的主要控制条件是变形，从而使得基坑工程的设计从强度控制转向变形控制。

1 基坑工程设计时，应根据基坑周边环境的保护要求来确定基坑的变形控制指标。严格地讲，基坑工程的变形控制指标（如围护结构的侧移及地表沉降）应根据基坑周边环境对附加变形的承受能力及基坑开挖对周围环境的影响程度来确定。由于问题的复杂性，在很多情况下，确定基坑周围环境对附加变形的承受能力是一件非常困难的事情，而要较准确地预测基坑开挖对周边环境的影响程度也往往存在较大的难度，因此也就难以针对某个具体工程提出非常合理的变形控制指标。此时根据大量已成功实施的工程实践统计资料来确定基坑的变形控制指标不失为一种有效的方法。上海市《基坑工程技术规范》（DG/TJ08-61）就是采用这种方法并根据基坑周围环境的重要性程度及其与基坑的距离，提出了基坑变形设计控制指标如表22所示，可作为变形控制设计时的参考。

不同地区不同的土质条件，支护结构的位移对周围环境的影响程度不同，各地区应积累工程经验，确定变形控制指标。

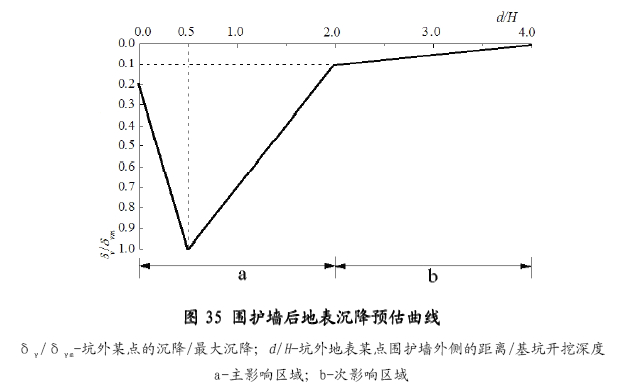

2 目前预估基坑开挖对周边环境的附加变形主要有两种方法。一种是建立在大量基坑统计资料基础上的经验方法，该方法预测的是地表沉降，并不考虑周围建（构）筑物存在的影响，可以用来间接评估基坑开挖引起周围环境的附加变形。上海市《基坑工程技术规范》（DG/TJ08-61）提出了如图35 所示的地表沉降曲线分布，其中最大地表沉降δvm 可根据其与围护结构最大侧移δhm 的经验关系来确定，一般可取δvm=0.8δhm。

另一种方法是有限元法，但在应用时应有可靠的工程实测数据为依据。且该方法分析得到的结果宜与经验方法进行相互校核，以确认分析结果的合理性。采用有限元法分析时应合理地考虑分析方法、边界条件、土体本构模型的选择及计算参数、接触面的设置、初始地应力场的模拟、基坑施工的全过程模拟等因素。

 关于建筑物的允许变形值，表23 是根据国内外有关研究成果给出的建筑物在自重作用下的差异沉降与建筑物损坏程度的关系，可作为确定建筑物对基坑开挖引起的附加变形的承受能力的参考。

 3 基坑工程是支护结构施工、降水以及基坑开挖的系统工程，其对环境的影响主要分如下三类：支护结构施工过程中产生的挤土效应或土体损失引起的相邻地面隆起或沉降；长时间、大幅度降低地下水可能引起地面沉降，从而引起邻近建（构）筑物及地下管线的变形及开裂；基坑开挖时产生的不平衡力、软黏土发生蠕变和坑外水土流失而导致周围土体及围护墙向开挖区发生侧向移动、地面沉降及坑底隆起，从而引起紧邻建（构）筑物及地下管线的侧移、沉降或倾斜。因此除从设计方面采取有关环境保护措施外，还应从支护结构施工、地下水控制及开挖三个方面分别采取相关措施保护周围环境。必要时可对被保护的建（构）筑物及管线采取土体加固、结构托换、架空管线等防范措施。
