建筑工程钢筋施工预埋件相关规定

    预埋件由锚板和直锚筋或锚板、直锚筋和弯折锚筋组成，见图9-42。

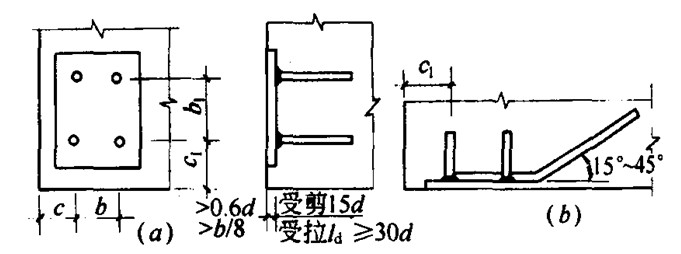

图9-42 预埋件的形式与构造

（a）由锚板和直锚筋组成；（b）由锚板、直锚筋和弯折锚筋组成

    1．受力预埋件的锚筋应采用热轧钢筋，严禁采用冷加工钢筋。

    2．预埋件的受力直锚筋不宜少于4根，且不宜多于4层；其直径不宜小于8mm，且不宜大于25mm。受剪预埋件的直锚筋可采用2根。

    预埋件的锚筋应位于构件的外层主筋内侧。

    3．受力预埋件的锚板宜采用Q235级钢板。锚板厚度宜大于锚筋直径的0.6倍，受拉和受弯预埋件的锚板厚度尚宜大于b/8（b为锚筋间距）。

    对受拉和受弯预埋件，其锚筋的间距b、b₁和锚板至构件边缘的距离c、c₁,均不应小于3d和45mm。

    4．受拉直锚筋和弯折锚筋的锚固长度应不小于受拉钢筋锚固长度l_s，且不应小于30d；受剪和受压直锚筋的锚固长度不应小于15d（d为锚筋直径）。

    弯折锚筋与钢板间的夹角，一般不小于15°，且不大于45°。

    5．考虑地震作用的预埋件，其实配的锚筋截面面积应比计算值增大25%，且应相应调整锚板厚度。在靠近锚板处，宜设置一根直径不小于10mm的封闭箍筋。

    铰接排架柱顶预埋件的直锚筋：对一级抗震等级应为4根直径16mm，对二级抗震等级应为4根直径14mm。
