路基与涵洞过渡段施工工艺

填筑方案：

    路堤与涵洞过渡段采用级配碎石填筑，截面为正梯形。由于涵顶至路基面高度大于0.7米，且小于2米，根据设计要求采用二次过渡方案。级配碎石填筑拌和运输方法同基床表层的级配碎石。摊铺机械视情况采用平地机或推土机。碾压采用压路机和冲击夯（边角处用）联合碾压。

施工要点：

    过渡段级配碎石应分层填筑压实，每层的压实厚度不应大于30cm,最小压实厚度不宜小于15cm,具体摊铺厚度及碾压遍数应按工艺参数进行控制。每压实层路拱坡面应符合设计要求，平整无积水。

    本体及基床：过渡段路路堤基床表层在不小于L1范围内掺入3%-5%水泥;表层以下级配碎石分层填筑,级配碎石中掺入3-5%水泥。级配碎石（3-5%水泥）采用现拌法，先上碎石，然后铺撒水泥，用搅拌机械拌和，其配合比由实验室现场试配检测确定。

    过渡段级配碎石填层应与相邻的路堤及锥体按一整体同时施工,路基涵洞两侧对称施工，并将过渡段与连接路堤的碾压面按大致相同的水平分层高度同步填筑并均匀压实。在靠近涵洞部位应平行涵洞（与线路垂直方向）进行横向碾压。大型压路机碾压时，应保证涵洞结构物的稳定。大型压路机压不到的部位应用小型振动设备分层进行碾压，填料松铺厚度不得大于20厘米，碾压遍数经过试验确定。

    涵洞顶面及其两端20米范围内路堤级配碎石应按照设计掺适量水泥。过渡段级配碎石两侧填料和原路基相同。

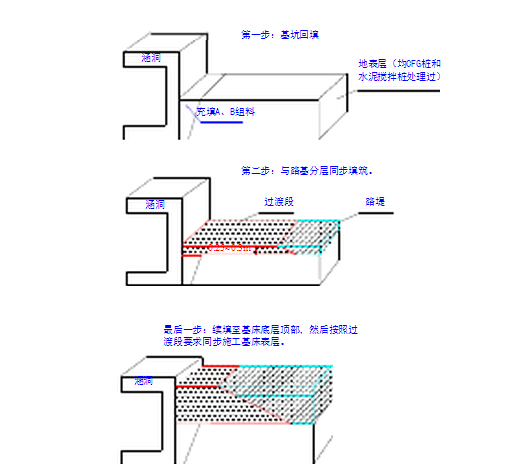

过渡段正梯形处填筑工艺图

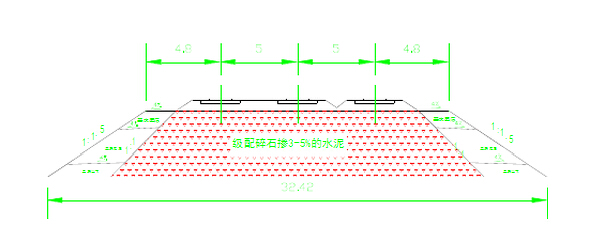

路涵过渡段填筑横断面图

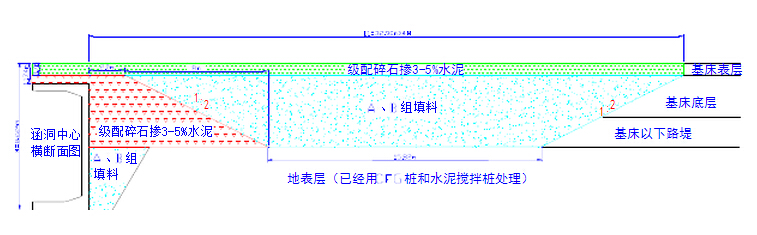

路涵过渡段填筑纵断面图及横断面图
