涂料饰面岩棉板保温系统构造设计

1  涂料饰面岩棉板保温系统由粘结层、岩棉板保温层、增强防护层（抹面层、增强网）、锚固件、饰面层构成，基本构造见图1.1.1，幕墙饰面岩棉板保温系统由粘结层、岩棉板保温层、增强防护层（抹面层、增强网）、锚固件构成，基本构造见图1.1.2。

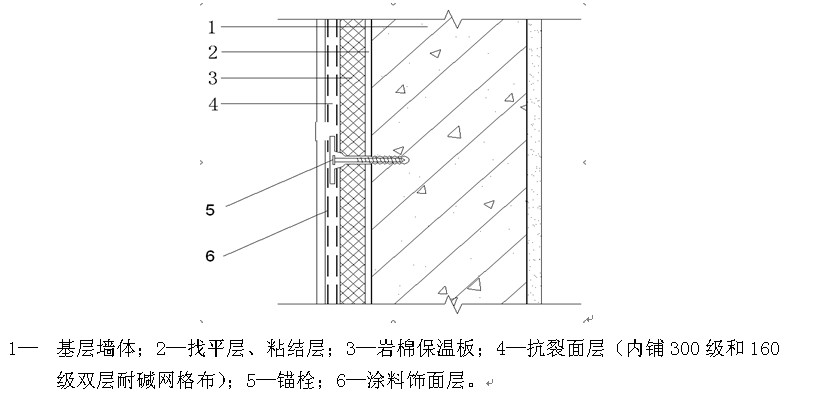

图1.1.1 涂料饰面岩棉板外墙外保温系统基本构造示意图

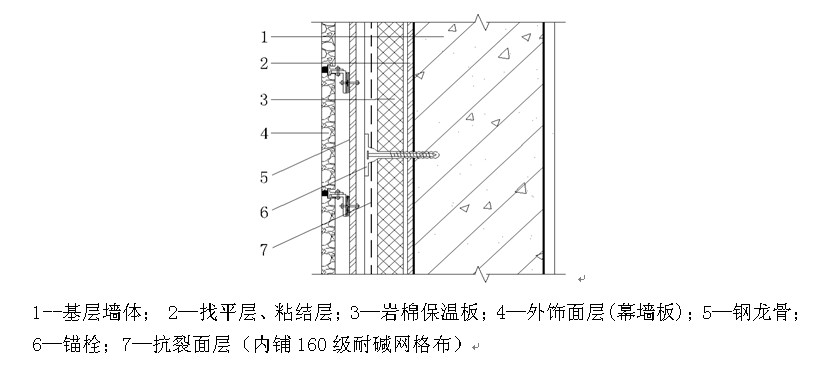

图1.1.2 幕墙饰面岩棉板外墙外保温系统基本构造示意图

2  采用岩棉板外墙外保温系统的基层墙体，应符合下列要求：

    2.1  基层墙体的外侧应有找平层；找平层平整度应不大于4mm；

    2.2  蒸压加气混凝土砌块、混凝土小型空心砌块、混凝土墙体、灰砂砖和蒸压粉煤灰砖等非烧结类墙材的基层墙体，应采用专用界面砂浆处理后，再做找平层。

3  岩棉板与基层墙体应采用粘结和机械锚固结合的方式，岩棉板与基层应满粘。

4  勒脚部位、外挑空调机搁板、雨篷等易积水的部位，外保温构造应符合以下规定：

    4.1  外保温系统底部第一排岩棉板的下侧板端与散水间600mm高范围内，应采用防水性能好的保温材料进行保温处理，并在其底部第一排岩棉板的板端下侧设置一道防腐专用托架，托架采用热镀锌锚栓固定，锚栓间距不大于500mm；外保温系统与室外地面散水间应预留不小于20mm的缝隙，缝隙采用建筑耐候密封胶封堵，背衬聚乙烯泡沫棒。见图4.1.1。

    4.2  距外挑空调机搁板、雨篷等水平板面和侧面方向300mm范围内的墙面应采用防水性能好的保温材料。

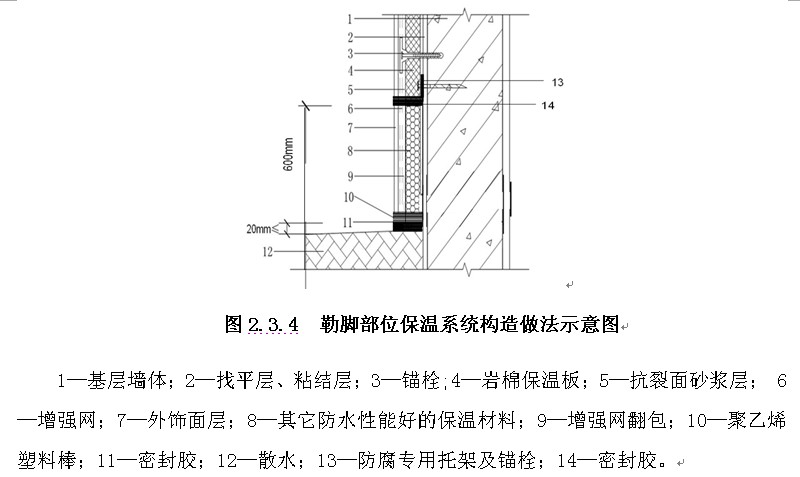

图4.1.1 勒脚部位保温系统构造做法示意图
