特殊剪力墙钢筋布置技巧分析

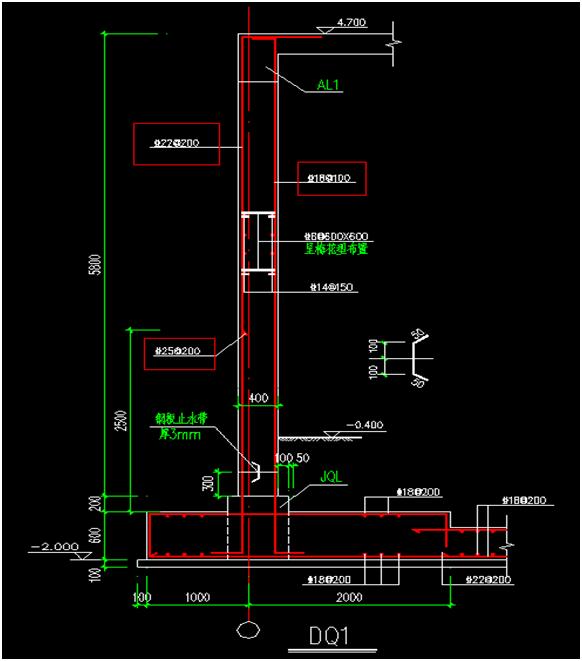

本工程是一个大型车库管理服务用房，层高较高，属于地下室结构形式，外墙全剪力墙，筏板基础结构，在软件中建立楼层按地下室地面-0.4以下为基础层，以上到4.7为首层，虽然结构形式不复杂，但是在输入墙体钢筋时碰到一个这样的问题，如下图：

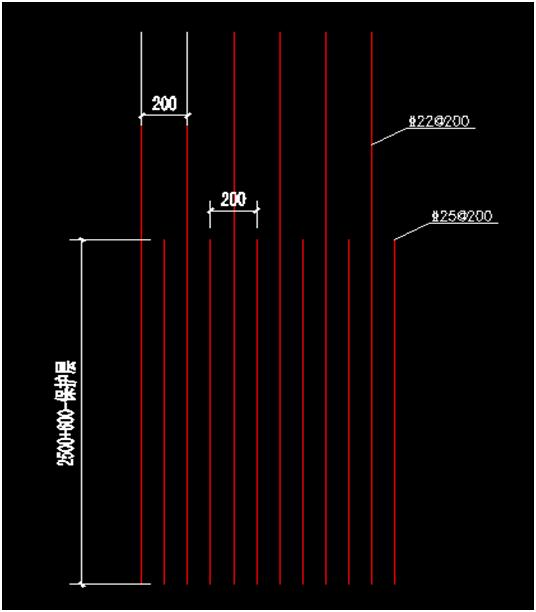

难点问题：此类挡土墙钢筋左侧型号不一致，并且锚入基础的钢筋有三级Φ22@200和三级Φ25@200（属于插筋），加强部位钢筋要求布置高度特定（2500+600-保护层），相信很多人碰到过此类问题，我也查阅了新干线上一些答复，但是我觉得还是有些问题存在的，按规范要求及常规布置竖向钢筋布置如下图示：

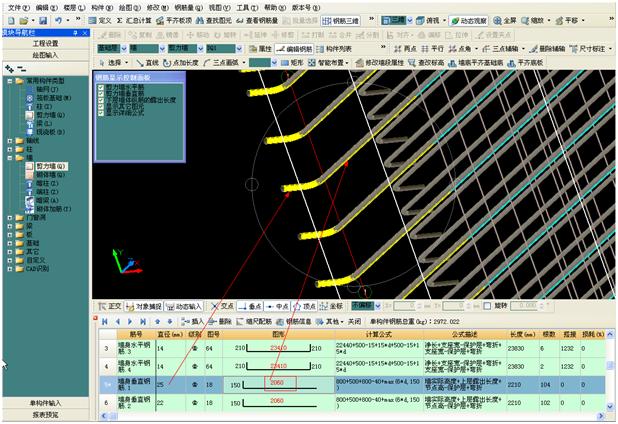

然后按照我们软件要求可以输入：(1)C25/(1)C22@100+(1)C18@100，但是按照软件要求25的钢筋无法定尺，只能按软件设置要求锚固或插筋处理。编辑前计算如下：（此时计算的长度都是按软件设置要求计算的长度）

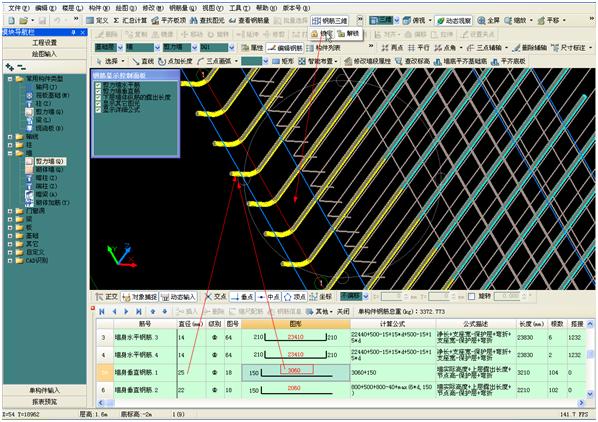

所以我们必须在编辑钢筋中将此类型钢筋重新编辑，将软件默认计算垂直长度2060改为图示长度3060，按下图修改编辑长度，然后将此编辑过的构件“锁定“如下图：

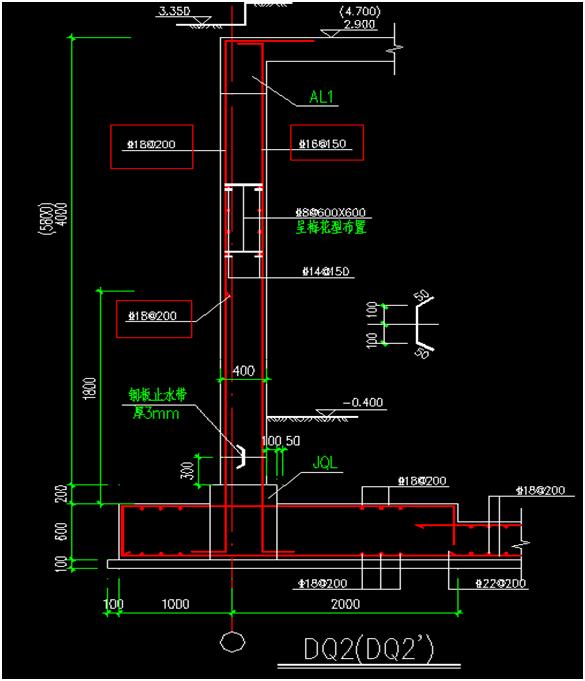

到此为止此类墙已经输入完毕，需要注意的是输入间距应该为100了，因为软件帮助中有“计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距”大家可以试试计算根数。还有一种类型如下：如下图

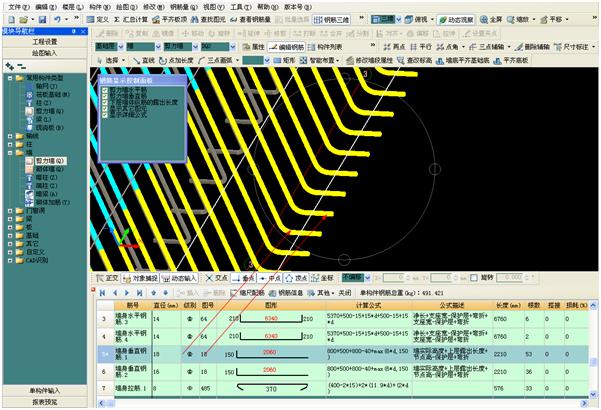

难点问题：此类钢筋左侧型号一致，但是锚入基础的钢筋有三级Φ18@200和三级Φ18@200（属于插筋），加强部位钢筋要求布置高度特定（1800+600-保护层），按规范要求及常规布置竖向钢筋布置如下图示：同理按照软件要求可以输入：(1)C18/(1)C18@100+(1)C16@150，但是按照软件要求18的钢筋无法定尺，我们无法分出定尺长度和非定尺长度，如下图：（编辑钢筋中只有一种钢筋型号18）

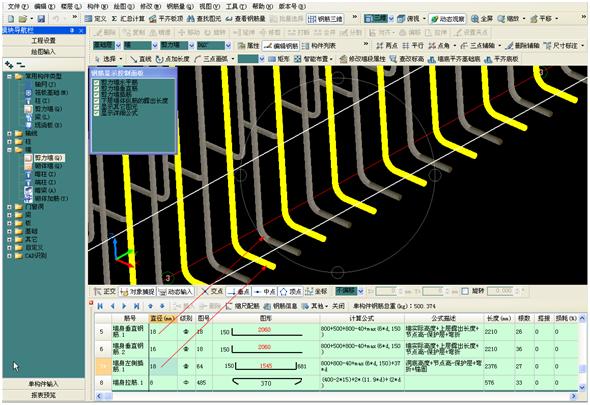

但是我们转变一下思路，软件不是有个功能加“*”吗，就是加“*”钢筋在本层锚固，所以将输入格式改为 ：*(1)C18/(1)C18@100+(1)C16@150，这样就把同型号不同高度的钢筋分离出来，就为之后的修改做好铺垫了，如下图所示：

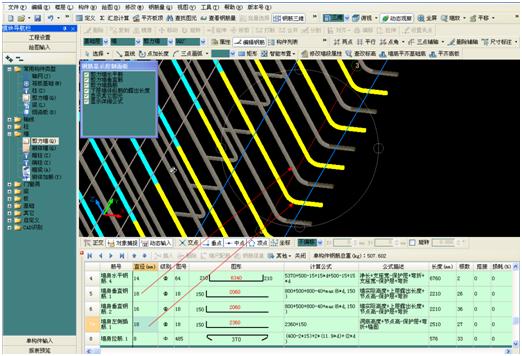

所以我们必须在编辑钢筋中将此类型钢筋重新编辑，将7号钢筋重新编辑，图号改为18，长度改为2360即可。如下图：

编辑完然后将此构件锁定，汇总计算。
