钢筋连接滚压直螺纹加工与检验

1．直接滚压螺纹加工

    采用钢筋滚丝机（型号：GZL-32、GYZL-40、GSJ-40、HGS40等）直接滚压螺纹。此法螺纹加工简单，设备投入少；但螺纹精度差，由于钢筋粗细不均导致螺纹直径差异，施工受影响。

2．挤肋滚压螺纹加工

    采用专用挤压设备滚轮先将钢筋的横肋和纵肋进行预压平处理，然后再滚压螺纹。其目的是减轻钢筋肋对成型螺纹的影响。此法对螺纹精度有一定提高，但仍不能从根本上解决钢筋直径差异对螺纹精度的影响，螺纹加需要二套设备。

3．剥肋滚压螺纹加工

采用钢筋剥肋滚丝机（型号：GHG40、GHG50），先将钢筋的横肋和纵肋进行剥切处理后，使钢筋滚丝前的柱体直径达到同一尺寸，然后再进行螺纹滚压成型。此法螺纹精度高，接头质量稳定，施工速度快，价格适中，具有较大的发展前景。

钢筋剥肋滚丝机由台钳、剥肋机构、滚丝头、减速机、涨刀机构、冷却系统、电器控制系统、机座等组成（图9-109）。其工作过程：将待加工钢筋夹持在夹钳上，开动机器，扳动进给装置，使动力头向前移动，开始剥肋滚压螺纹，待滚压到调定位置后，设备自动停机并反转，将钢筋端部退出滚压装置，扳动进给装置将动力头复位停机，螺纹即加工完成。该机主要技术性能见表9-75。

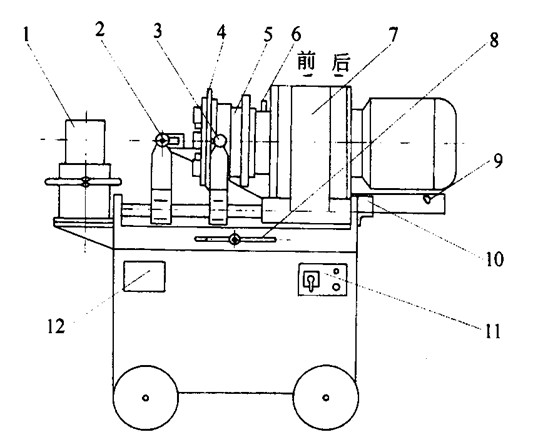

图9-109 钢筋剥肋滚丝机

1-台钳；2-涨刀触头；3-收刀触头；4-剥肋机构；5-滚丝头；6-上水管；

7-
