建筑工程钢筋套筒连接挤压工艺参数

80

≥70

≥60

≥55

≥50

≥45

≥45

≥40

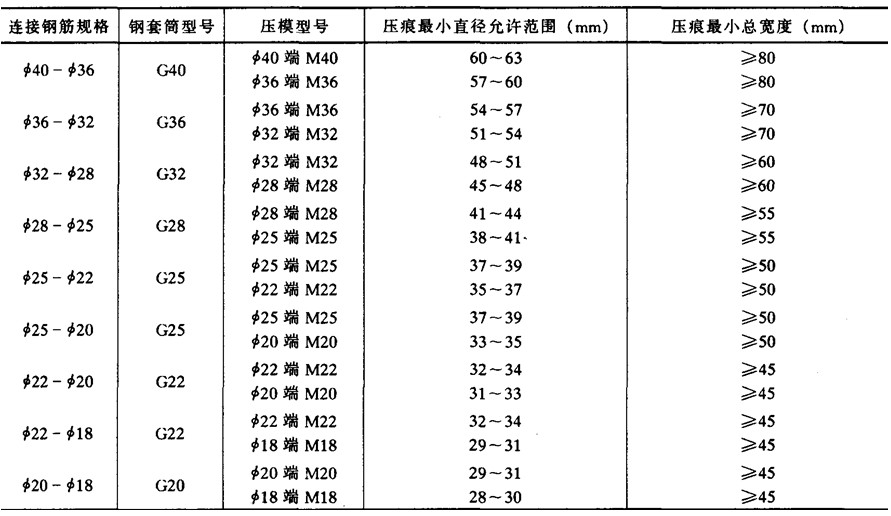

不同规格钢筋连接时的参数选择  表9-61

压痕总宽度是指接头一侧每一道压痕底部平直部分宽度之和。该宽度应在表9-60和表9-61规定的范围内。小于这一宽度，接头的性能达不到要求；大于这一宽度，钢套筒的长度要增加。压痕总宽度一般由各生产厂家根据各自设备、压模刃口的尺寸和形状，通过在其所售钢套筒上喷上挤压道数标志或出厂技术文件中确定。

在实际工程中，由现场操作者来控制的主要是压痕最小直径，它应在表9-60和表9-61规定的范围内。压痕最小直径大于这一范围，即变形太小，会使钢套筒与钢筋横肋咬合小，抱紧不够，接头受拉时，钢筋从钢套筒中滑出或接头强度达不到要求；小于这一范围，钢套筒发生了过大的塑性变形，在压痕处就有可能引起破裂或由于硬化而变脆，也有可能会由于压痕处套筒太薄，拉伸时可能在此压痕处被拉断，还会加重设备的超负荷。当钢筋横肋或钢套筒壁厚为负偏差时，压痕最小直径应取此范围的较小值；反之则应取较大值。

压痕最小直径一般是通过挤压机上的压力表读数来间接控制的。由于钢套筒的材质不同，造成其硬度、韧性等也不同，因此会造成挤压至所要求的压痕最小直径时所需要的压力也不同。实际挤压时，压力表读数一般为60~70MPa，也有在54~80MPa之间，这就要求操作者在挤压不同批号钢套筒时必须进行试压，以确定挤压到标准所要求的压痕直径时所需的压力值。
