建筑工程钢筋代换计算实例

     [例1] 今有一块6m宽的现浇混凝土楼板，原设计的底部纵向受力钢筋采用HPB235级φ12钢筋@120mm，共计50根。现拟改用HRB335级Φ12钢筋，求所需Φ12钢筋根数及其间距。

［解］本题属于直径相同、强度等级不同的钢筋代换，采用公式（9-13）计算：

n2=50×210/300=35根，间距=120×50/35=171.4取170mm

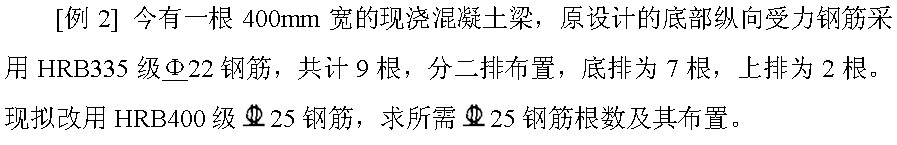

[解] 本题属于直径不同、强度等级不同的钢筋代换，采用公式（9-11）计算：

＝5.81根，取6根。

一排布置，增大了代换钢筋的合力点至构件截面受压边缘的距离h₀，有利于提高构件的承载力。

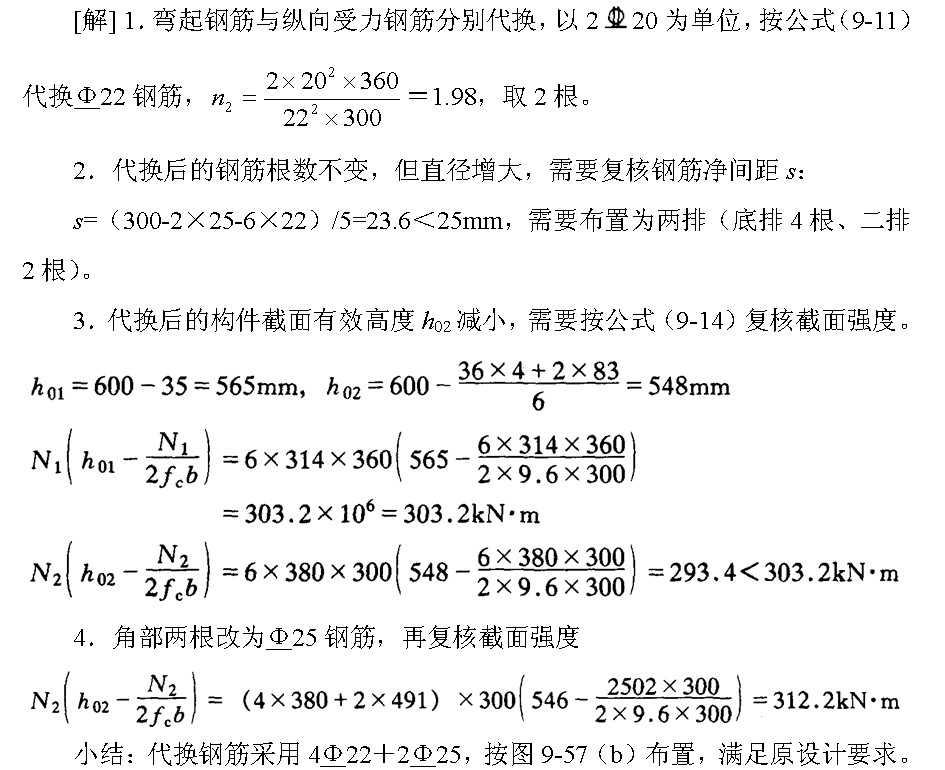

[例3] 已知梁的截面面积尺寸如图9-57a所示，采用C20混凝土制作，原设计的纵向受力钢筋采用HRB400级20钢筋，共计6根，单排布置，中间4根分别在二处弯起。现拟改用HRB335级Φ22钢筋，求所需钢筋根数及其布置。

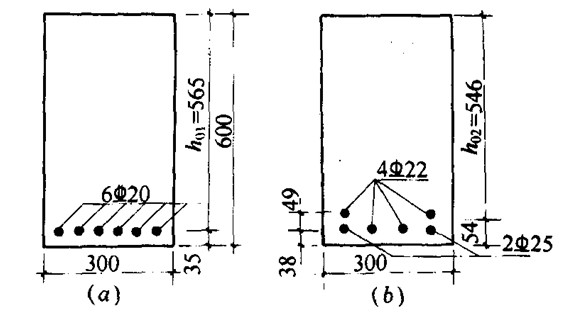

图9-57 矩形梁钢筋代换

             （a）原设计钢筋；（b）代换钢筋
