建筑工程数控钢筋调直切断机介绍

    数控钢筋调直切断机是在原有调直机的基础上应用电子控制仪，准确控制钢丝断料长度，并自动计数。该机的工作原理，如图9-60所示。在该机摩擦轮（周长100mm）的同轴上装有一个穿孔光电盘（分为100等分），光电盘的一侧装有一只小灯泡，另一侧装有一只光电管。当钢筋通过摩擦轮带动光电盘时，灯泡光线通过每个小孔照射光电管，就被光电管接收而产生脉冲讯号（每次讯号为钢筋长1mm），控制仪长度部位数字上立即示出相应读数。当信号积累到给定数字（即钢丝调直到所指定长度）时，控制仪立即发出指令，使切断装置切断钢丝。与此同时长度部位数字回到零，根数部位数字示出根数，这样连续作业，当根数信号积累至给定数字时，即自动切断电源，停止运转。

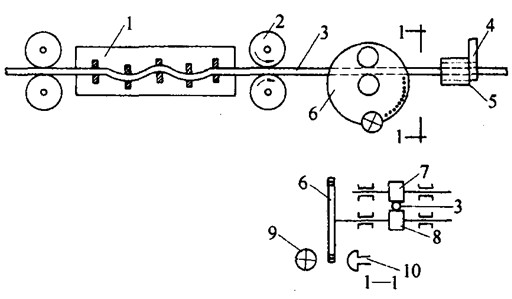

图9-60 数控钢筋调直切断机工作简图

1-调直装置；2-牵引轮；3-钢筋；4-上刀口；5-下刀口；

6-光电盘；7-压轮；8-摩擦轮；9-灯泡；10-光电管

    钢筋数控调直切断机已在有些构件厂采用，断料精度高（偏差仅约1~2mm），并实现了钢丝调直切断自动化。采用此机时，要求钢丝表面光洁，截面均匀，以免钢丝移动时速度不匀，影响切断长度的精确性。
