建筑工程板受力钢筋布置要求

    1．板中受力钢筋的常用直径：板厚h＜100mm时为6~8mm；h＝100~150mm时为8~12mm；h＞150mm时为12~16mm。

    2．板中受力钢筋的间距；板厚h≤150mm时不宜大于200mm，h＞150mm时不宜大于1.5h或250mm。

板中受力钢筋一般距墙边或梁边50mm开始配置。

    3．单向板和双向板可采用分离式配筋或弯起式配筋。分离式配筋因施工方便，已成为工程中主要采用的配筋方式。

当多跨单向板、多跨双向板采用分离式配筋时，跨中正弯矩钢筋宜全部伸人支座；支座负弯矩钢筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求（图9-9）。

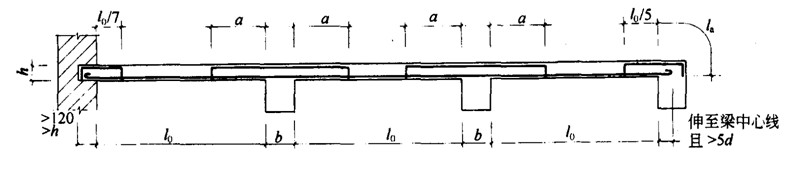

图9-9 连续板的分离式配筋

    当q≤3g时，a＝l0/4；当q＞3g，a＝l0/3

式中 q——均布活荷载设计值；g——均布恒荷载设计值

 4．简支板或连续板跨中正弯矩钢筋伸入支座的锚固长度不应小于5d（d为正弯矩钢筋直径）。当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。

对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为l_a。

    5．在双向板的纵横两个方向上均需配置受力钢筋。承受弯矩较大方向的受力钢筋，应布置在受力较小钢筋的外层。
