建筑工程柱纵向受力钢筋布置要求

    1．柱中纵向受力钢筋的配置，应符合下列规定

（1）纵向受力钢筋的直径不宜小于12mm，全部纵向钢筋的配筋率不宜大于5%；圆柱中纵向钢筋宜沿周边均匀布置，根数不宜少于8根，且不应少于6根。

（2）柱中纵向受力钢筋的净间距不应小于50mm；对水平浇筑的预制柱，其纵向钢筋的最小净间距可按梁的有关规定取用。

（3）在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋，其中距不宜大于300mm。

（4）当偏心受压柱的截面高度h＞600mm时，在柱的侧面上应设置直径为10~16mm的纵向构造钢筋，并相应设置复合箍筋或拉筋。

    2．现浇柱中纵向钢筋的接头，应优先采用焊接或机械连接。接头宜设置在柱的弯矩较小区段，并应符合下列规定。

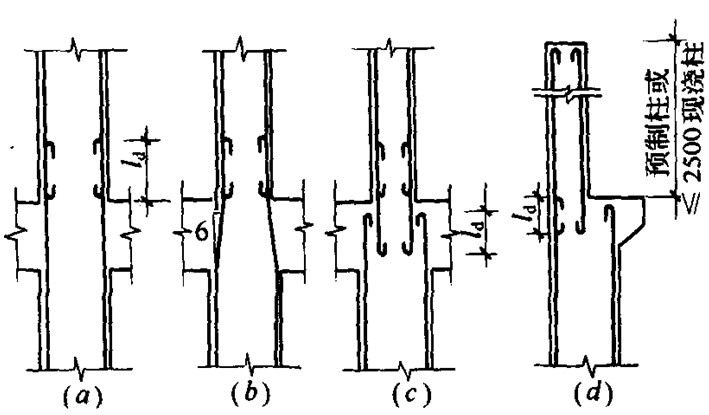

图9-24 柱中纵向钢筋的接头

（a）上下柱钢筋搭接；（b）下柱钢筋弯折伸入上柱；

（c）加插筋搭接；（d）上柱钢筋伸入下柱

（1）柱每边钢筋不多于4根时，可在一个水平面上连接（图9-24a）；柱每边钢筋5~8根时，可在二个水平面上连接。

（2）下柱伸入上柱搭接钢筋的根数及直径，应满足上柱受力的要求；当上下柱内钢筋直径不同时，搭接长度应按上柱内钢筋直径计算。

（3）下柱伸入上柱的钢筋折角不大于1：6时，下柱钢筋可不切断而弯伸至上柱（图9-24b）；当折角大于1：6时，应设置插筋（图9-24c）或将上柱钢筋锚在下柱内（图9-24d）。

    3．顶层柱中纵向钢筋的锚固，应符合下列规定：

（1）顶层中间节点的柱纵向钢筋及顶层端节点的内侧柱纵向钢筋可用直线方式锚入顶层节点，其自梁底标高算起的锚固长度不应小于l_a，且柱纵向钢筋必须伸至柱顶。当顶层节点处梁截面高度不足时，柱纵向钢筋应伸至柱顶并向节点内水平弯折（图9-25a ）；当柱顶有现浇板且板厚不小于80mm，混凝土强度等级不低于C20时，柱纵向钢筋也可向外弯折（图9-25b）。弯折后的水平投影长度不宜小于12d（d为纵向钢筋直径）。

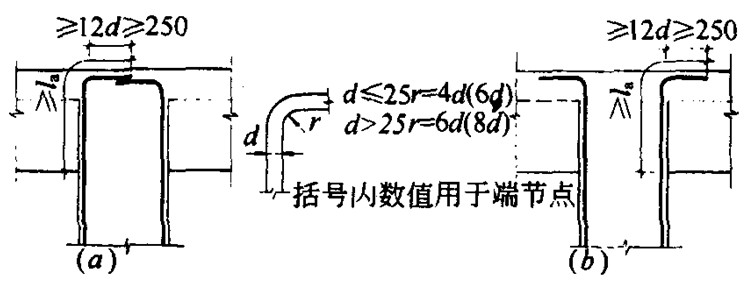

图9-25 顶层柱中间节点纵向钢筋的锚固

（a）柱纵向钢筋向内弯折；（b）柱纵向钢筋向外弯折

（2）框架顶层端节点处，可将柱外侧纵向钢筋的相应部分弯入梁内作梁上部纵向钢筋使用（图9-26a），其搭接长度不应小于1.51_a；其中，伸入梁内的外侧纵向钢筋截面面积不宜小于外侧纵向钢筋全部截面面积的65%。梁宽范围以外的柱外侧纵向钢筋宜沿节点顶部伸至柱内边，并向下弯折不小于8d后截断；当柱纵向钢筋位于柱顶第二层时，可不向下弯折。当有现浇板且板厚不小于80mm、混凝土强度等级不低于C20时，梁宽范围以外的纵向钢筋可伸人现浇板内，其长度与伸入梁的柱纵向钢筋相同。

（3）框架梁顶节点处，也可将梁上部纵向钢筋弯入柱内与柱外侧纵向钢筋搭接（图9-26b），其搭接长度竖直段不应小于1.7l_a。当梁上部纵向钢筋的配筋率大于1.2%时，弯入柱外侧的梁上部纵向钢筋应满足以上规定的搭接长度，且宜分两批截断，其截断点之间的距离不宜小于20d（d为梁上部纵向钢筋直径）。柱外侧纵向钢筋伸至柱顶后宜向节点内水平弯折，弯折段的水平投影长度不宜小于12d（d为柱外侧纵向钢筋直径）。

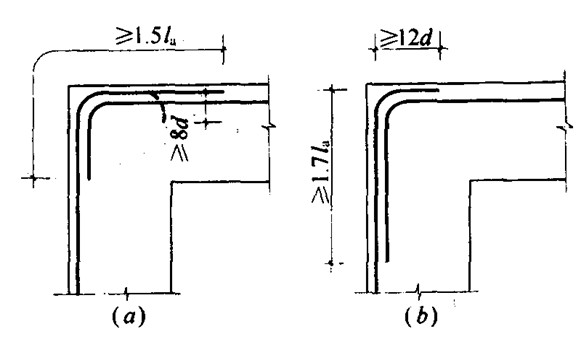

图9-26 顶层端节点梁柱纵向钢筋的搭接

（a）柱外侧纵向钢筋弯入梁内作梁上部纵向钢筋用；

（b）梁上部纵向钢筋弯入柱内与柱外侧纵向钢筋搭接
