门式钢管脚手架组成

 门式钢管脚手架
   组成

门式钢管脚手架是以门架、交叉支撑、连接棒、挂扣式脚手板或水平架、锁臂等组成基本结构，再设置水平加固杆、剪刀撑、扫地杆、封口杆、托座与底座，并采用连墙件与建筑物主体结构相连的一种标准化钢管脚手架。如图5.16所示。水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用φ42×2.5mm焊接钢管，也可采用φ48×3.5mm焊接钢管，相应的扣件规格也应分别为φ42mm、φ48mm或φ42mm／φ48mm。

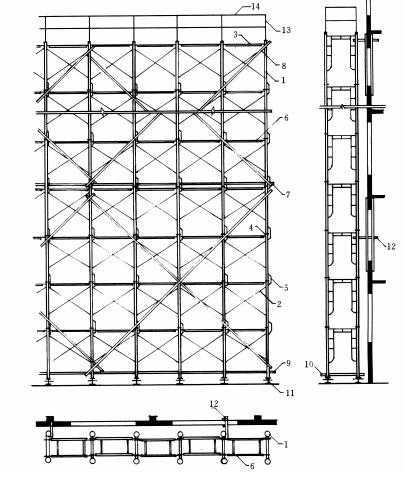

门式钢管脚手架的组成

1—门架2—交叉支撑3—脚手板4—连接棒7—水平加固杆8—剪刀撑

9—扫地杆10—封口杆11—底座12—连枪件13—栏杆14—扶手

门式钢管脚手架除门架之外的其他构件称为配件，包括连接棒、锁臂、交叉支撑、水平架、挂扣式脚手板、底座与托座。

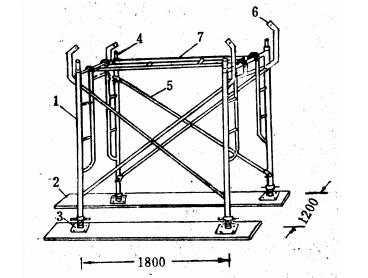

门式钢管脚手架配件



门式钢管脚手架配件

脚手架搭设太高，不但不利于安全，也不经济。根据国内外实验和理论分析、国外同类标准、我国经验，落地门式钢管脚手架的搭设高度不宜超过8.2的规定。

施工核准植及搭设高度数据
