承插型盘扣式钢管双排外脚手架构造要求

1、用承插型盘扣式钢管支架搭设双排脚手架时，可根据使用要求选择架体几何尺寸，相邻水平杆步距宜选用2m，立杆纵距宜选用1.5 m或1.8 m，且不宜大于3m，立杆横距宜选用0.9m或1.2 m。

    2、脚手架首层立杆应采用不同的长度立杆交错布置，错开立杆竖向距离不应小于500mm，当需要设置人行通道时，应符合本规程第4条的规定，立杆底部应配置可调底座。

    3、承插型盘扣式钢管支架由塔式单元扩大组合而成，在拐角为直角部位应设置立杆间的竖向斜杆。当作为外脚手架使用时，通道内可不设置斜杆。

    4、当设置双排脚手架人行通道时，应在通道上部架设支撑横梁，横梁截面大小应按跨度以及承受的荷载计算确定，通道两侧脚手架应加设斜杆；洞口顶部应铺设封闭的防护板，两侧应设置安全网；通行机动车的洞口，必须设置安全警示和防撞设施。

    5、对双排脚手架的每步水平杆层，当无挂扣钢脚手架板加强水平层刚度时，应每5跨设置水平斜杆（图5）。

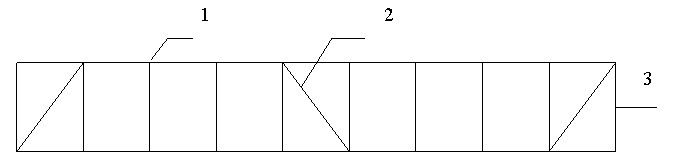

图5 双排脚手架水平斜杆设置

                                          1－立杆；2－水平斜杆；3－水平杆
    6、连墙件的设置应符合下列规定：

  1 连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架立面及墙体应保持垂直，同一层连墙件应在同一平面，水平间距不应大于3跨；

  2 连墙件应设置在有水平杆的盘扣节点旁，连接点至盘扣节点距离不得大于300mm；采用钢管扣件做连墙杆时，连墙杆应采用直角扣件与立杆连接；

  3 当脚手架下部暂不能搭设连墙件时应用扣件钢管搭设抛撑。抛撑杆应与脚手架通长杆件可靠连接，与地面的倾角在45°～60°之间，抛撑应在连墙件搭设后方可拆除。

    7、脚手板设置应符合下列规定：

  1 钢脚手板的挂钩必须完全扣在水平杆上，挂钩必须处于锁住状态，作业层脚手板应满铺；

  2 作业层的脚手板架体外侧应设挡脚板和防护栏，护栏高度宜为1000mm，均匀设置两道，并应在脚手架外侧立面满挂密目安全网。

    8、挂扣式钢梯宜设置在尺寸不小于0.9m 1.8m的脚手架框架内，钢梯宽度应为廊道宽度的1/2，钢梯可在一个框架高度内折线上升；钢架拐弯处应设置钢脚手板及扶手。
