高层标高引测与柱中心线投点方法

在第一层柱子与平台混凝土浇灌好后，须将中线及标高引测到第一层平台上，以作为施工人员支第二层柱身模板和第二层平台模板的依据，如此类推。高层标高根据柱子下面已有的标高点用钢尺沿柱身量距向上引测。向高层柱顶引测中线，其方法一般是将仪器置于柱中心线端点上，照准柱子下端的中线点，仰视向上投点（图4-130）。若经纬仪与柱子之间距离过短，仰角大不便投点时，可将中线端点A用正倒镜法延长至A'，然后置仪器于A'向上投点。

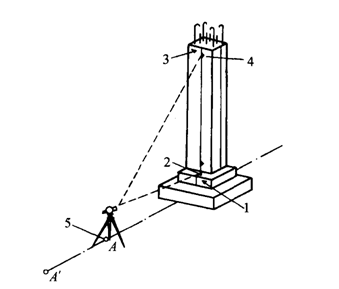

柱子中心线投点

1-柱子下端标高点；2-柱子下端中线点；3-柱上端标高点；

4-柱上端中线投点；5-柱中心线控制点

标高引测及中线投点的测设允许偏差按下列规定：标高测量允许偏差为±5mm；纵横中心线投点允许偏差，当投点高度在5m及5m以下时为±3mm，5m以上为5mm。
