厂房主轴线组成的矩形控制网的测设方法

时间:02-01 17:47:29 浏览:6265来源:http://www.fangchanshe.com  建筑施工

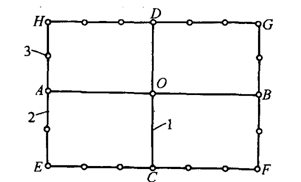

     先根据厂区控制网定出矩形控制网的主轴线,然后根据主轴线测设矩形控制网(图4-123)。大型厂房或系统工程一般多用这种形式控制网。

主轴线的测设主轴线的测设


1)主轴线的测设  现以图4-123的十字轴线为例:首先将长轴AOB测定于地面,再以长轴为基线测出COD,并进行方向改正,使纵横.两轴线严格垂直。轴线的方向调整好以后,应以O为起点,进行精密丈量距离,以确定纵横轴线各端点位置。其具体测设方法与误差处理与主轴线法相同。

2)矩形控制网的测设  在纵横轴线的端点ABCD分别安置经纬仪,都以O为后视点,分别测设直角交会定出EFGH四个角点。然后再精密丈量AH

[1] [2]  下一页
