混凝土杯形基础施工测量方法

1．柱基础定位

根据厂房平面图，将柱基纵横轴线投测到地面上去，并根据基础图放出柱基挖土边线。

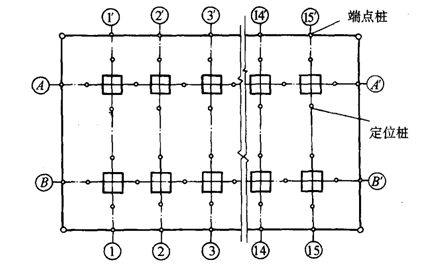

首先在矩形控制网边上测定基础中心线的端点（基础中心线与矩形边的交点），如图4-124中的A、A'、1和1'等点。端点应根据矩形边上相邻两个距离指标桩，以内分法测定（距离闭合差应进行配赋），然后用两台经纬仪分别置于矩形网上端点A和2，分别瞄准A'和2'进行中心线投点，其交点就是②号柱基的中心。

基础定位控制网

再根据基础图，进行柱基放线，用灰线把基坑开挖边线在实地标出。在离开挖边线约0.5~1.0m处方向线上打入四个定位木桩，钉上小钉标示中线方向，供修坑立模之用。同法可放出全部柱基。

2．基坑抄平

基坑开挖后，当基坑快要挖到设计标高时，应在基坑的四壁或者坑底边沿及中央打入小木桩，在木桩上引测同一高程的标高，以便根据标点拉线修整坑底和打垫层。

3．支立模板时的测量工作

垫层打好以后，根据柱基定位桩在垫层上放出基础中心线，并弹墨线标明，作为支模板的依据。支模上口还可由坑边定位桩直接拉线，用吊垂球的方法检查其位置是否正确。然后在模板的内表面用水准仪引测基础面的设计标高，并画线标明。在支杯底模板时，应注意使实际浇灌出来的杯底顶面比原设计的标高略低
