工程测量中已知角度的测设方法

时间:02-01 17:48:52 浏览:6948来源:http://www.fangchanshe.com  建筑施工

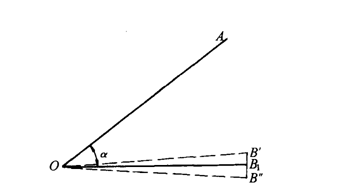

测设已知角度时,只给出一个方向,按已知角值,在地面上测定另一方向。如图4-3OA为已知方向,要在O点测设α角。为此,在O点设置经纬仪,以正镜测设α值得B'。为了消除仪器误差的影响,再以倒镜测设α角得B"。取B'B"之中得B1,则∠AOB1即为所设之角。

已知角度放样图已知角度放样图

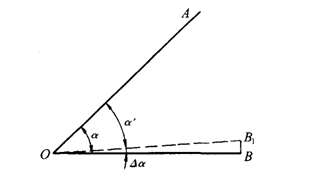

若要精确的测设α角度,则按上法定出∠AOB1之后,再用经纬仪测出∠AOB1之角值为α',α'与给定的α值之差为Δα(图4-4)。为了精确设置α角,过B1OB1的垂线,并在垂线上量取B1BB点,∠AOB即为精确测设的α角度。

精测已知角示意图

[1] [2]  下一页
