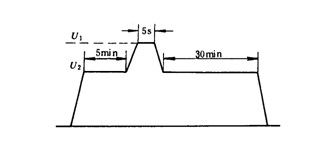

国家标准GB 1094—85（电力变压器）中规定的变压器局部放电试验的加压时间步骤，如图9-4所示。
图9-4变压器局部放电试验的加压时间及步骤
其试验步骤为：首先试验电压升到U2下进行测量，保持5min；然后试验电压升到U1，保持5S；
最后电压降到U2下再进行测量，保持 30min。
U1、U2的电压值规定及允许的放电量为
U1= UM/ = UM；
U2=1.5 UM/ 电压下允许放电量Q＜500pC
或U2=1.3 UM/ 电压下允许放电量Q＜300pC
式中：UM——设备最高工作电压。
试验前，记录所有测量电路上的背景噪声水平，其值应低于规定的视在放电量的50％。
测量应在所有分级绝缘绕组的线端进行。对于自耦连接的一对较高电压、较低电压绕组的线端，也应同时测量，并分别用校准方波进行校准。在电压升至U2及由U2再下降的过程中，应记下起始、熄灭放电电压。在整个试验时间内应连续观察放电波形，并按一定的时间间隔记录放电量Q。放电量的读取，以相对稳定的最高重复脉冲为准，偶尔发生的较高的脉冲可忽略，但应作好记录备查。
整个试验期间试品不发生击穿；在U2的第二阶段的 30 m i n内，所有测量端子测得的放电量Q连续地维持在允许的限值内，并无明显地、不断地向允许的限值内增长的趋势，则试品合格。
如果放电量曾超出允许限在 但之后又下降并低于允许的限值，则试验应继续进行，直到此后30min的期间内局部放电量不超过允许的限值，试品才合格。
