变压器绕组直流电阻的测量之电流电压表法

 电流电压表法
    电流电压表法有称电压降法。电压降法的测量原理是在被测量绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可计算出绕组的直流电阻，测量接线如图所示。

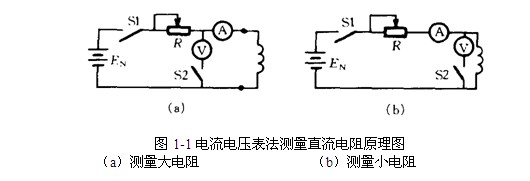

电流电压表法测量直流电阻原理图

    测量时，应先接通电流回路，待测量回路的电流稳定后再合开关S2，接入电压表。当测量结束，切断电源之前，应先断S2，后断S1，以免感应电动势损坏电压表。测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1-1（b）的接线测量。
根据欧姆定律，由式（1-1）即可计算出被测电阻的直流电阻值。
     RX=U/I         （1-1）
  RX——被测电阻（Ω）
  U——被测电阻两端电压降（V）；
  I——通过被测电阻的电流（A）。
    电流表的导线应有足够的截面，并应尽量地短，且接触良好，以减小引线和接触电阻带来的测量误差。当测量电感量大的电阻时，要有足够的充电时间。
