施工测量工作的主要包括内容

时间:02-01 17:48:11 浏览:6563来源:http://www.fangchanshe.com  建筑施工

首层轴线放线与抄平,施工层主轴线的竖向投测、施工层标高的竖向传递、大型预制构件的弹线及结构安装测量等。
4.1首层楼面轴线投测:为了保证足够的测量精度,满足结构安装的精度要求±0.000m以上楼层平面控制采用外校内控法。内控法根据首层以上各楼层的平面图以施工流水段的划分情况,每一个施工段内不少于两横两竖四条轴线以便校核选定的投测轴线。内控点设置与投测流程如下:
4.1.1、在首层楼板砼浇筑完成后,在首层底板混凝土楼面上通过基坑外围的轴线控制桩,用经纬仪投测控制轴线。对各轴线组成的方格网进行角度距离测量,边角各项精度要求测角中误差小于±5″,边长相对中误差1/15000。请监理验线后作为轴线投测的依据。

4.1.2、然后对各轴线组成的方格网进行角度距离测量,精度合格后放出细部墙边线、墙边50cm控制线、门窗洞口线等。

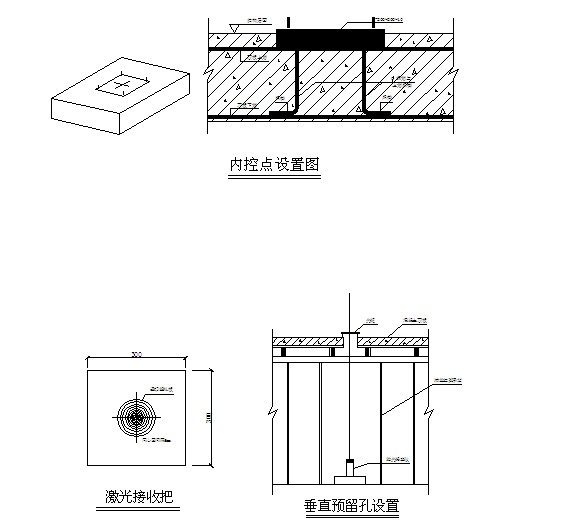

4.1.3、在首层楼板浇筑砼之前,先要预埋200×200×10mm厚铁板,预埋铁中到轴线尺寸根据各个楼的不同分别予以记录划分,铁板埋设位置为一纵一横控制线交点,交点处焊接Ф12*30MM螺纹钢,并用钢锯刻划十字,对其做好保护,作为以上各楼层平面控制的基本点,这些点所组成的方格网即为±0.000以上各楼层的平面控制网。预埋铁板及向上传递示意详下图:



预埋铁板及向上传递示意图预埋铁板及向上传递示意图


4.1.4、在±0.000以上各楼层施工过程中,要预先在内控点上方相应位置预留一个150×150mm的孔洞,用于内控点的竖向传递。平时用木板封盖,投测时揭开。
4.1.5、首层各内控点1m2范围内严禁堆放各种材料,投测孔严禁堵塞,对此挂明示牌,以保证测量工作的顺利进行,直至结构封顶。
